VOCs廢氣集氣罩的風量計算 | 附常見無組織VOCs收集方法

設計原理

集氣罩的形式，根據產生廢氣源的設備、工作環境的要求不同，可以是多種多樣的，但無論是哪種形式的集氣罩在設計時都應該遵循“通、近、順、封、便”的原則。

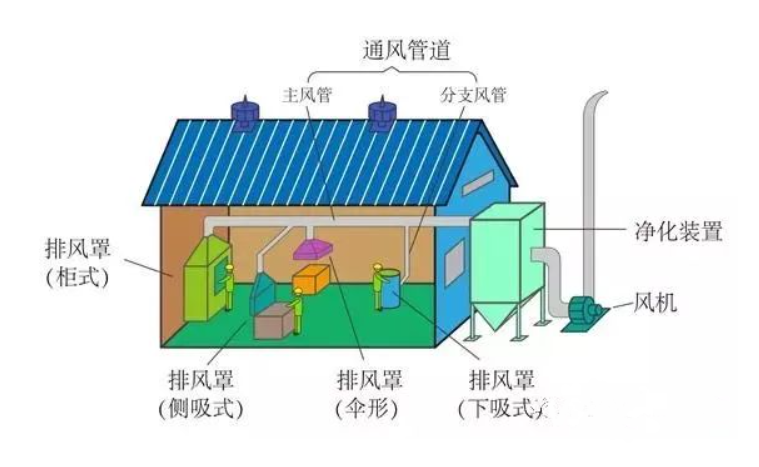

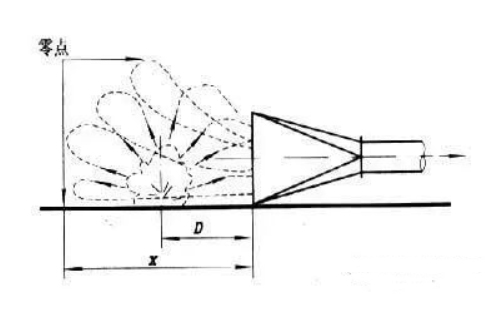

通：就是廢氣能暢通地被吸走。通常物料從高處落地時，會向四面散發，此時，廢氣的散發速度稱為飛揚速度。物料落點處的廢氣飛揚速度最大。隨著廢氣散發距離的增加，達到一定距離后，其散發速度為零。當廢氣散發速度較大時，不容易被捕集。而散發速度達到零時，廢氣被捕集就容易得多了。速度達到零點的那一點稱為控制點，控制點到集氣罩口的距離為x，廢氣源至集氣罩口的距離為D，如下圖所示。

在實際工作中，為有效捕集廢氣，應根據廢氣源周圍空氣運動的速度、廢氣的有害程度，使集氣罩在該處造成一個吸收速度(稱為控制風速)。要在廢氣源點造成一定的控制風速，必須有相應的罩口風速(罩口面風速)。對一定形式的集氣罩，風量愈大，罩口風速愈大，控制風速也愈大，廢氣就容易被捕集。
近：就是集氣罩要盡量靠近廢氣源。
順：在生產中，必須在順著廢氣飛濺的方向設置罩口正面對著含塵氣流的集氣罩，使集氣罩充分利用含塵氣流的動能，以提高捕集效果。
封：就是在不影響操作和生產的前提下，集氣罩應盡可能將廢氣源包圍起來。這樣有利于用較少的抽風量達到收塵效果。
便：就是集氣罩的結構設計應便于操作，便于檢修。
通、近、順、封、便這五個方面是一個整體，不可分割，但也常常發生矛盾，尤其是近、順、封與便更是常發生矛盾。當集氣罩和廢氣源設置太近時，操作往往不方便。所以，設計過程也是正確處理這些矛盾的過程。
本篇主要講述VOCs廢氣集氣罩的風量設計。

密閉罩及通風柜的風量按式(1)計算。
